河卵石制砂机如何把河卵石变成砂?

2018-09-20 11:17:54 | 作者: 世邦集团

河卵石介绍

河卵石是一种半径为4毫米至64毫米的石头. 它的主要构成成分是二氧化硅, 其次是少量的氧化铁和微量的锰, 铜, 铝, 镁等元素及化合物.由于各种元素具有不同的色素, 最终呈现出浓淡, 深浅变化万千的色彩, 使河卵石呈现出黑, 白, 黄, 红, 墨绿, 青灰等各式的色系.

河卵石1

河卵石2

河卵石3

河卵石是一种质地坚硬, 耐磨, 化学性质稳定的硅酸盐类矿物, 天然的河卵矿石经过破碎, 制砂(河卵石制砂机), 筛分等一系列加工之后生产成河卵砂, 河卵砂是重要的工业矿物原料, 广泛用于工程领域的水利水电, 高等级公路, 高速公路, 高速铁路, 客运专线, 桥梁, 机场跑道, 市政工程, 高层建筑的机制沙生产和石料整形.河卵石成砂还被广泛的用于作为混凝土的骨料.

河卵石制砂设备

颚式破碎机 颚式破碎机

圆锥破碎机 圆锥破碎机

振动筛 振动筛

振动给料机 振动给料机

输送带 输送带

洗砂机 洗砂机

制砂机

制砂机

进料粒度:0-50mm
生产能力:100-583吨/时
适用物料:花岗岩、石英、玄武岩、河卵石、石灰石、白云石等

河卵石制砂机介绍

针对砂石市场对规模化、集约化、节能环保以及高品质机制砂的需求增加,世邦集团在数千台冲击破制砂整形应用技术基础上,进一步对冲击破的结构和功能进行优化设计,推出了新一代高效率低成本的制砂整形设备——VSI6X系列立轴冲击式破碎机(又称制砂机)。

制砂机可破碎河卵石、石灰石、花岗岩、玄武岩、安山岩等;制砂机用于建筑骨料,混凝土骨料的生产;制砂机用于工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形;制砂机用于矿业领域的磨矿前段细碎工艺,建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。

工作原理

VSI6X立轴式冲击破(又称制砂机)拥有两种进料模式,全中心进料:物料落入进料斗,经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出,首先与反弹后自由下落的一部分物料进行撞击,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,末了经由下部排料口排出。 中心进料伴随环状瀑落进料:物料落入进料斗,再经环形孔落下,被散料盘分成两股。一股经分料盘进入高速旋转的叶轮,另一股从分料盘的四周落下,进入叶轮的物料,在叶轮内被迅速加速后高速抛出,首先与散料盘四周自由落体的另一部分物料冲击破碎,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,末了经下部排料口排出。

河卵石制砂机参数



型号 制砂 整形 制砂 整形 主轴转速(r/min) 功率(kW) 外形尺寸(mm)
非常大进料粒度(mm) 通过量(t/h)
VSI6X1263 50 60 454-486 545-583 900-1200 315×2 5700×2980×4190
VSI6X1150 45 55 344-368 413-442 1000-1300 250×2 5500×2750×3950
VSI6X1040 40 50 264-283 317-342 1100-1400 200×2 4880×2560×3725
VSI6X9026 35 45 167-179 200-215 1200-1500 132×2 4200×2400×3150
VSI6X8018 30 40 109-117 131-140 1300-1700 90×2 4100×2300×2750

备注:
1.堆比重按照1.6t/m³,进料口宽度尺寸≥600mm为大型,300-600mm为中型。
2.本网站的产品图片以及型号、数据、功能、性能、规格参数等仅供参考,世邦集团有可能对上述内容进行改进,具体信息请参照产品实物、产品说明书。除非经特殊说明,本网站中所涉及的数据解释权均归世邦集团所有。

河卵石破碎生产过程

前列阶段: 初级破碎

原始物料经过料仓,由振动给料机均匀喂料,输送到颚式破碎机进行初级破碎,经过初级破碎后的物料和由振动给料机筛分的细小物料由皮带机一起输送到中转料堆。

第二阶段: 中细破碎

传送皮带机将中转料堆物料均匀输送到圆锥破碎机进行中细碎破碎,破碎后由圆振筛进行筛分。较大颗粒物料返送到圆锥破再次破碎;中等粒度物料送入制砂机细碎、整形; 粒级合格物料由洗砂机清洗后作为最终产品。

第三阶段: 细碎整形

中等粒度物料送入制砂机进行细碎后,由圆振筛进行筛分,较大粒级物料返送至制砂机再次破碎,合格产品由皮带机送至储料堆贮存,细物料送入洗砂机清洗。

第四阶段: 洗砂成品

送入洗砂机的物料经由洗砂机清洗后,作为最终产品的一部分,由皮带机传送至储料堆。

河卵石制砂机生产装配流程

购件ONE:购件

下料TWO:下料

铆焊THREE:铆焊

机加工FOUR:机加工

装配FIVE:装配

喷涂SIX:喷涂

河卵石制砂机工作视频

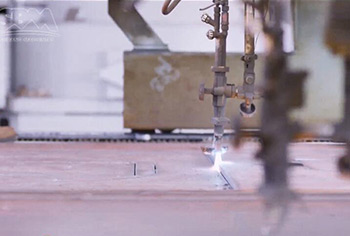

精益生产篇-机加工

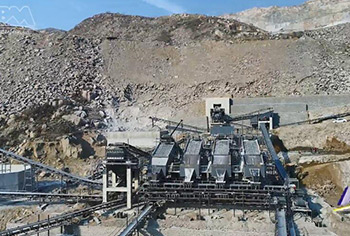

山东平邑-破碎制砂-破碎机制砂机应用

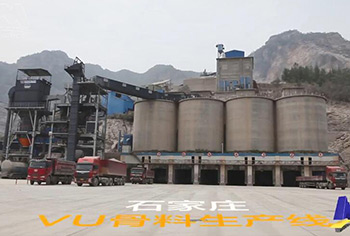

石家庄-VU骨料生产-冲击破应用案例
